EMPENAGE HORIZONTAL croquis

EMPENAGE HORIZONTAL (croquis)

J'ai fait ces croquis pour m'aider à comprendre des points difficiles, je ne suis pas dessinateur et l'échelle n'est pas respectée, mais je pense qu'ils sont clairs.

Détail des cales en CP avec la rainure pour le passage des pièces en alu.

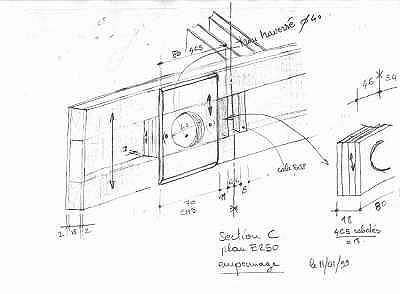

Détail du renfort pour le passage du contre poids.

	Détail des cales en CP avec la rainure pour le passage des pièces en alu.
	Détail du renfort pour le passage du contre poids.
